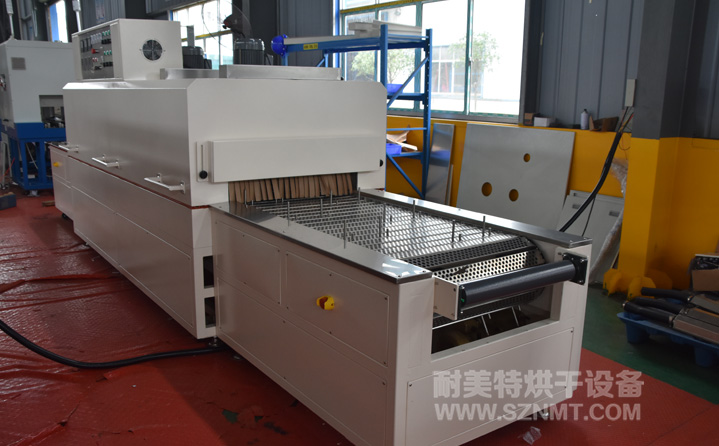

一、銅排熱收縮隧道爐主要技術參數
1,、內膽尺寸：加熱區長3000mm*寬960*進料口高0-250mm可調節,；輸送帶寬800mm；
2,、外形尺寸（約）：長6000*高1750*寬1200mm,，進料區長1500mm，加熱部分長3000mm,，分三段加熱,，出料區長1500mm,；輸送帶離地高780±25mm ；
3,、溫度范圍：室溫～+250℃,；
3、溫度波動度：±1℃,；
4,、溫度均勻度：±3℃(空載)；
5,、升溫速率：≥10℃/min,；
6、外殼溫度：溫升不超過環境+15℃,，接縫處周邊除外,。
7、熱風循環風方式：內部三風量三面循環運風,，兩側底部出風,，頂部回風。
8,、電源：三相五線制,，380V，50HZ,；
9,、功率:40KW;

二、銅排熱收縮隧道爐爐體結構特征
1,、外殼材料：采用1.5㎜冷板折彎而成,，表面磷化，高溫靜電噴塑處理,，耐腐蝕易清洗,，顏色RAL9001。
2,、內膽材料：采用1.4mm厚SUS304不銹鋼板制作,；保持內膽清潔無塵，防生銹,、耐腐蝕,。
3、爐體底架：采用50*50*2.0mm方通制作,，保持爐體內外各個面的承載強度,，并保留熱脹冷縮系數，可防止?fàn)t體變形。
4,、腳杯：裝有SUS304可調節腳杯,，方便調節箱體高度及水平度；裝有萬向移動腳輪,，方便移動,。
5、保溫門：加熱區進出料口各裝手動調節保溫門,；進料口0-250mm可調節,。
三、銅排熱收縮隧道爐控制系統
1,、運風馬達：每段溫區各裝有0.75KW臺灣愛德利運風馬達1臺,，三段溫區共計3臺；
2,、運風風輪：各配10.5寸不銹鋼運風風輪一件,；
3、控制電箱：配控制電箱于爐蓋頂部,；
4,、加熱管控制：采用臺灣陽明，SSR固態繼電器控制每段溫區發熱管輸出功率大小,，接近恒定溫度時,，加熱電流變小，使其恒定溫度,。
5,、溫度傳感器：歐姆龍3米標準型，K型熱電偶,；
6,、其它：控制電器均采用施耐德和歐姆龍品牌。
四,、銅排熱收縮隧道爐功能
1,、超溫報警：當實際檢測溫度超過超溫保護設定值時，自動切斷加熱電源,，起到雙重保護功能,；
2、聲光報警：裝有三色燈塔：綠色代表運行狀態,、黃色代表侍機模式,，紅色代表報警/故障；
3,、接地保護：結構件安全接地保護,。
4、安全標識：設備上貼有：高壓危險,、注意燙傷等安全標識,；
5、其它安全功能：漏電保護,、馬達熱過載保護,、超溫斷電報警、傳動異常報警,；機頭機尾各設急停開關,。
五、銅排熱收縮隧道爐環境條件
1,、環境溫度：0℃-40℃,；
2、相對濕度：85%RH,；
3,、電源：AC380V±10%，50Hz,。
